Type UO / IO Selbsttätig / Rundrohr / einseitig

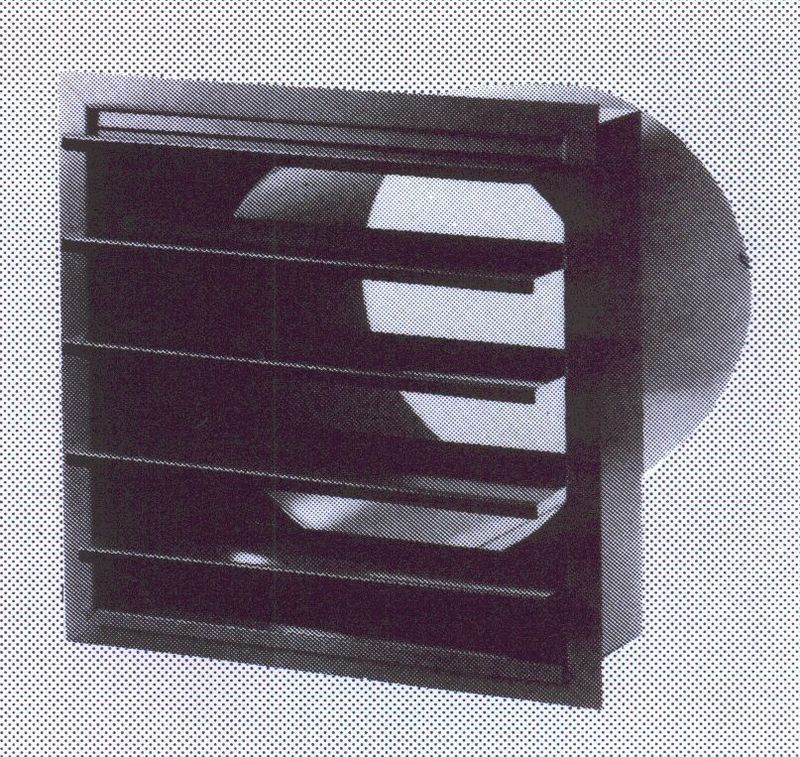

Selbsttätige Überdruckklappe Type UO / iO mit Rundrohranschluss
Automatic overpressure flap typ UO / iO with round tube connection
Selbsttätige Überdruckklappe mit Rundrohranschluss
Type -UO- Luftrichtung drückend

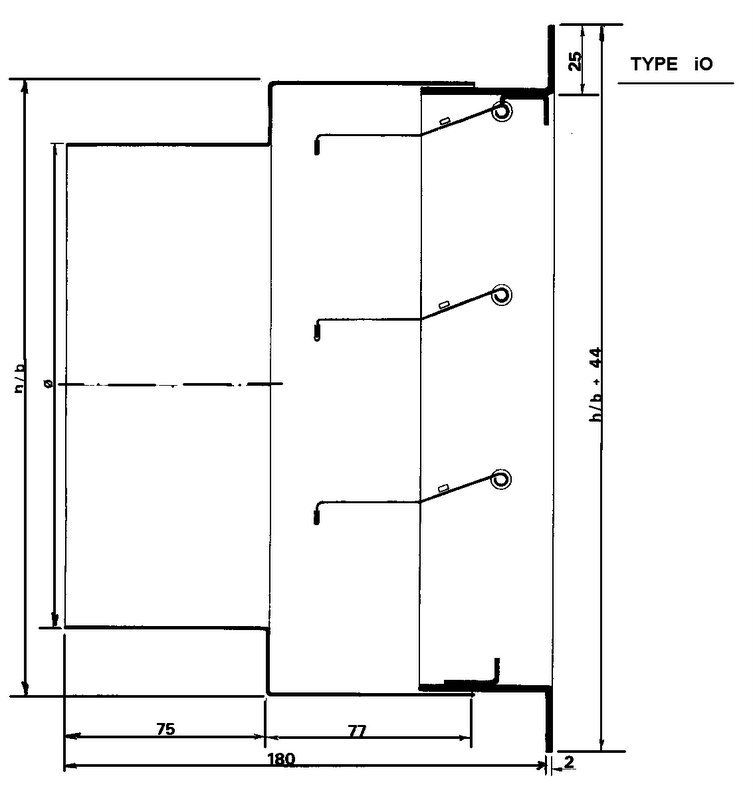

Type -I O- Luftrichtung saugend
- aus seewasserbeständigem Aluminium (Al Mg³), Lamellen profiliert mit Gummidichtung, Rundrohr verzinkt,
Frontrahmen 25 mm ungebohrt - aus verzinktem Stahlblech, Lamellen Profiliert mit Gummidichtung, Rundrohr verzinkt, Frontrahmen 25 mm
ungebohrt - aus rostfreiem Stahlblech (1.4571 / 1.4301), Lamellen Profiliert mit Gummidichtung, , Rundrohr aus V2A,
Frontrahmen 25 mm ungebohrt - aus 2 mm Kupferblech, Lamellen Profiliert mit Gummidichtung, Rundrohr aus V2A, Frontrahmen 25 mm,
ungebohrt
_______________________________________________________________________________________________________________________________________
Automatic overpressure flap with round tube connection
Typ -UO- air direction pushing
Typ -iO- Air direction suction
- made of seawater-resistant aluminum (Al Mg³), lamellas profiled with rubber seal, round tube galvanized,
front frame 25 mm, undrilled - made of galvanized sheet steel, slats profiled with rubber seal, round tube galvanized,
front frame 25 mm, undrilled - made of stainless steel sheet (1.4571 / 1.4301), lamella profiled with rubber seal,, round tube made of V2A,
front frame 25 mm , undrilled - made of 2 mm copper sheet, slats profiled with rubber seal, round tube made of V2A,
front frame 25 mm, undrilled
Round pipe connection dimensions
Rundrohranschlussmaße
Rundrohranschlussmaße
Grid dimensions b x h diameter
Gittermaße b x h Durchmesser
205 / 205 DN 160 mm
225 / 225 DN 180 mm
245 / 245 DN 200 mm
269 / 269 DN 224 mm
295 / 295 DN 250 mm
325 / 325 DN 280 mm
345 / 345 DN 300 mm
360 / 360 DN 315 mm
400 / 400 DN 355 mm
445 / 445 DN 400 mm
495 / 495 DN 450 mm
545 / 545 DN 500 mm
605 / 605 DN 560 mm
675 / 675 DN 630 mm
755 / 755 DN 710 mm
845 / 845 DN 800 mm
