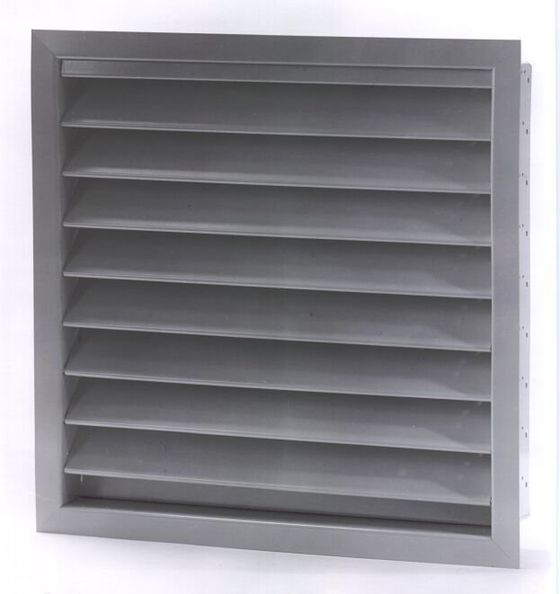

Wetterschutzgitter Type -VK-O ohne Frontrahmen, mit Winkellamellen

und Rundrohranschluss

Weather protection grille typ -VK-O without front frame, with angle lamells

and round tube connection

Wetterschutzgitter ohne Frontrahmen, mit Rundrohranschluss

Type  VK-O

• aus seewasserbeständigem Aluminium (Al Mg³), mit hintergebautem, verzinkten Vogelschutz, jedoch
  in Sonderausführung mit angebautem, verzinkten Rundrohranschluss
• aus rostfreiem Stahlblech (1.4571 / 1.4301), mit hintergebautem, rostfreien Vogelschutz aus V2A (1.4301),
  jedochin Sonderausführung mit angebautem, rostfreien Rundrohranschluss
• aus Kupfer, mit hintergebautem, rostfreien Vogelschutz aus V2A (1.4301), jedoch
  in Sonderausführung mit angebautem, rostfreien (1.4301) Rundrohranschluss
• aus verzinktem Stahlblech, mit hintergebautem, verzinkten Vogelschutz, jedoch
  in Sonderausführung mit angebautem, verzinkten Rundrohranschluss

  ________________________________________________________________________________________________________________________________________

  Weather protection grille without front frame, with round tube connection

Typ VK-O

• made of seawater resistant aluminum (Al Mg³), with galvanized bird protection, but special design with attached,
  galvanized round tube connection
• made of stainless steel sheet (1.4571 / 1.4301), with rustproof bird protection made of V2A (1.4301), in special
  version with attached, round stainless steel connection
• made of copper, with rustproof bird protection made of V2A (1.4301), but in special design with mounted,
  stainless (1.4301) round tube connection
• made of galvanized sheet steel, with behind-built, galvanized bird protection, but in special design with attached,
  galvanized round tube connection

Round pipe connection dimensions

    Rundrohranschlussmaße

 Grid dimensions b x h          diameter

    Gittermaße b x h                Durchmesser

    205 / 205                     DN 160 mm

    225 / 225                     DN 180 mm

    245 / 245                     DN 200 mm

    269 / 269                     DN 224 mm

    295 / 295                     DN 250 mm

    325 / 325                     DN 280 mm

    345 / 345                     DN 300 mm

    360 / 360                     DN 315 mm

    400 / 400                     DN 355 mm

    445 / 445                     DN 400 mm

    495 / 495                     DN 450 mm

    545 / 545                     DN 500 mm

    605 / 605                     DN 560 mm

    675 / 675                     DN 630 mm

    755 / 755                     DN 710 mm

    845 / 845                     DN 800 mm
